高嶺土回轉窯別名：高嶺土煅燒窯。它是高嶺土生產燒結中的重要設備，一般要求回轉窯溫度要達到950以上。
【進料粒度】：<=50mm
【處理能力】：5-80t/h
【應用范圍】：廣泛應用于化工、建材等行。
【適用物料】：高嶺土，白云土，鋁釩土，陶土，黏土、黃泥、膨潤土
高嶺土在造紙工業主要有兩個領域，一個是在造紙(或稱抄紙)過程中使用的填料，另一個是在表面涂布過程中使用的顏料。
內熱式回轉窯中溫(950℃～1050℃)煅燒超細高嶺土工藝技術,成熟,代表著超細高嶺土煅燒技術的發展方向。這種煅燒技術能耗低、產量高,產品經脫水、脫碳增白,性能穩定。煅燒后的高嶺土成為造紙、陶瓷、橡膠、化工、涂料、醫藥和國防等幾十個行業所必需的礦物原料。使得高嶺土的應用領域更加廣泛，一些高新技術領域開始大量運用高嶺土作為新材料， 甚至原子反應堆、航天飛機和宇宙飛船的耐高溫瓷器部件，也用高嶺土制成。
A、采用優秀的液壓擋輪裝置。
B、采用計量精度很高的計量柱塞泵。
C、高精度的調速閥和接觸式石墨塊密封裝置等優秀技術。
D、操作方便，使用可靠。
E、穩定了熱工制度，提高了設備運轉率。
F、與同規格設備相比，運轉率提高了10％，產量提高了5％-10％，熱耗降低15％。

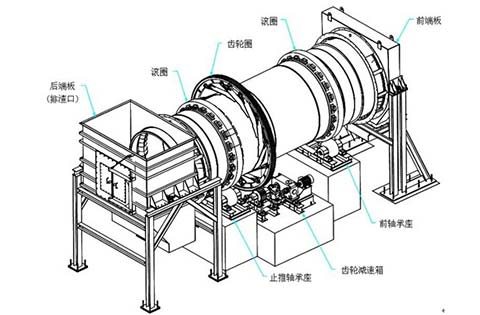

一、高嶺土回轉窯設備由回轉筒體、支承裝置、帶擋輪支承裝置和窯頭、窯尾密封裝置、噴煤管裝置等部分 組成。
二、窯體與水平呈一定的斜度，整個窯體由托輪裝置支承，并有控制窯體上下竄動的擋輪裝置。
三、傳動部分除設置主傳動外，還設置了為保證在主傳動電源中斷時仍能使窯體慢速轉動、防止窯體變形的輔助傳動裝置。窯頭采用殼罩式密封，窯尾裝有軸向接觸式密封裝置，保證了密封的可靠性。
| 產品規格 | 窯體尺寸 | 產量(t/d) | 轉速(r/min) | 電機功率 | 總重量 | 備注 | ||
|---|---|---|---|---|---|---|---|---|
| 直徑 | 長度 | 斜度(%) | ||||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 帶立筒預熱器窯 |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ---- |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ---- |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 鋁礬土煅燒窯 |
| Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | max5 | 950x2 | 1659 | 預熱分解窯 |
