煤炭烘干機是我公司在引進、吸收國外技術的基礎上，根據客戶的需求，基于烘干機原理及量大節能概念設計研發的集高高效、優化抄板和合理筒體于一體的現代高性能節能烘干機，是一種處理大量物料的干燥器
【出料水分】：<=8％
【處理能力】：2-50t/h
【應用范圍】：主要適用于精煤,精煤,尾煤,末煤,從洗煤廠洗過的煤等一些煤礦產品
【適用物料】：水洗煤、洗精煤、末精煤、混精煤、煤粉等
烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本低；
采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫?zé)煔猥@得很高的蒸發強度，烘干機出口溫度低，熱效率高；
新型給料、排料裝置，杜絕了滾筒干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷；
烘干機采用 " 調心式托輪裝置 " ，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗；
可根據用戶要求控制產品水分，烘干煤炭時產品水分可達 8% 以下，可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；。
精煤烘干機熱源應采用帶有噴油點火裝置的多通道燃燒器，并設有一套供燃燒器點火用的供油系統。燃燒器的伸入長度和角度應可進行調整.

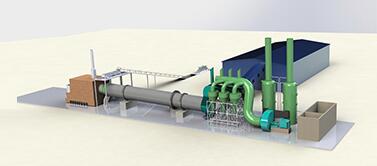

精煤烘干機主要由熱源、喂料裝置、帶式上料機、回轉滾筒、帶式出料機、引風機、除塵器和配電柜構成。該套設備工作原理如下：物料由于具有一定的粘性，濕物料進入干燥滾筒后分以下幾個工作區：一是導料區，濕物料泥進入此區與高溫?zé)犸L(fēng)接觸迅速蒸發水分，物料在大導角的導料板抄動下，形不成粘結便被導入下一個工作區；二是抄起清理區，濕料在此區被抄板抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置便十分合理地清掃了內壁粘附的物料，在這個過程中，清掃裝置對于物料團球結塊也起破碎作用，從而增加了熱交換面積，提高了干燥速率；三是傾斜揚料板區，濕煤泥在此區已 呈低水分松散狀態，物料在此區已不具有粘結現象，經過充分熱交換后物料達到所要求的水分狀態，進入最后的出料區；四是出料區，滾筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個烘干過程。
| 產品規格 | 生產能力 (t/h) | 功率 (kw) | 筒體轉速 (r/min) | 減速機 型號 | 重量 (t) |
|---|---|---|---|---|---|
| Φ0.8×10 m | 3.0 | 4 | 7.5 | JZQ 350-16- Ⅰ | 6.9 |
| Φ1.0×10 m | 3.3-4.9 | 5.5 | 5.8 | JZQ 400-16- Ⅰ | 7.5 |
| Φ1.2×10 m | 4-6 | 7.5 | 4.8 | ZL 50-16- Ⅰ | 13.5 |
| Φ1.5×12 m | 4-6 | 10 | 4.8 | JZQ 500- Ⅲ-2F | 18.9 |
| Φ1.5×15 m | 7-12 | 18.5 | 4.8 | ZQ 500- Ⅲ-2F | 21 |
| Φ1.8×12 m | 7-12 | 18.5 | 4.1 | JZQ 50-16 Ⅱ-2 | 22.83 |
| Φ2.2×12 m | 12 | 18.5 | 3.2 | JZQ 650- Ⅲ | 37.6 |
| Φ2.2×14 m | 12 | 22 | 3.2 | JZQ 650- Ⅲ | 40 |
| Φ2.2×16 m | 10-13 | 30 | 3.2 | JZQ 750- Ⅲ | 45 |
| Φ2.4×14 m | 10-14 | 30 | 3 | JZQ 750- Ⅲ | 51 |
| Φ2.4×18 m | 25 | 37 | 3 | ZL 85-13- Ⅰ | 54 |
| Φ2.4×20 m | 32-36 | 37 | 3 | ZL 85-13- Ⅰ | 54.14 |
| Φ3×20 m | 40-50 | 55 | 2.59 | ZL 100-16- Ⅰ | 78 |
| Φ3×25 m | 45-58 | 75 | 2.59 | ZL 100-16-I | 104.9 |
