陶粒砂回轉窯中溫(950℃～1050℃)煅燒陶粒砂工藝技術,成熟、國內先進,代表著陶粒砂煅燒技術的發展方向.這種煅燒技術能耗低、產量高,產品經脫水、脫碳增白,性能穩定,可用于造紙及涂料等工業領域。
【進料粒度】：20-60目
【處理能力】：100-300m3/d
【應用范圍】：廣泛應用于黑色冶金、有色冶金、化工、建材等行業
【適用物料】：適用于陶粒砂、黏土、黃泥、河底淤泥、粉煤灰、頁巖、爐渣、白云石、高嶺土、鋁礬土、耐火爐料、水泥、石灰石、鈦鐵粉等。
公司生產的陶粒砂專用水泥熟料回轉窯具有：溫度自動控制、超溫報警，二次進風余熱利用，窯襯壽命長、先進的窯頭窯尾密封技術及裝置，運行穩定、產量高等顯著特點。
先進的窯頭、窯尾接觸式石墨塊密封技術及裝置，大大地降低系統漏風，二次進風余熱利用，降低能耗；
溫度自動控制、超溫報警；設備采用具有優良性能的材料及加工工藝，保證運轉平穩、使用可靠。
一、陶粒砂回轉窯
設備由回轉筒體、支承裝置、帶擋輪支承裝置和窯頭、窯尾密封裝置、噴煤管裝置等部分 組成。
二、窯體與水平呈一定的斜度，整個窯體由托輪裝置支承，并有控制窯體上下竄動的擋輪裝置。
三、傳動部分除設置主傳動外，還設置了為保證在主傳動電源中斷時仍能使窯體慢速轉動、防止窯體變形的輔助傳動裝置。窯頭采用殼罩式密封，窯尾裝有軸向接觸式密封裝置，保證了密封的可靠性。

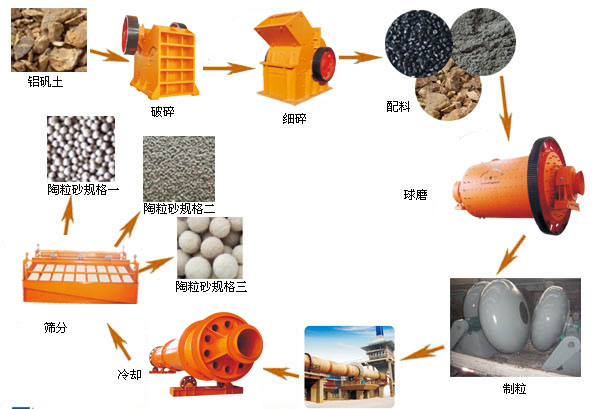

1、破碎：
開采的鋁礬土，塊度一般為300~500mm左右，含有少量的水分。一般采用顎式破碎機和錘式破碎機組成的二級破碎系統，將其粒度控制在≤8mm。
2、配料：
鋁礬土、錳粉、回料等幾種物料，分別被輸送到各自的料庫，庫下設置調速皮帶秤實現物料自動配料計量。
3、粉磨：
一般采用烘干兼粉磨的球磨機，配套高效選粉機，組成閉路系統。這樣粉磨的效率高。烘干物料的熱風可以來自于回轉窯的廢氣，做到余熱利用；也可以設置專門的熱風爐。
4、制球：
磨粉出來的生料粉儲存在料倉內，料倉下設置螺旋計量或者調速皮帶秤裝置，計量生料量，進入盤式制粒機，同時自動控制進水量，制球機旋轉過程中，可以制成各種粒徑的料球。
料球出盤后，由皮帶機送入篩分裝置，合格的進入回轉窯，過大的返回到原料粉磨流程?？筛鶕?jù)不同窯產量，配置不同數量的制球機。
該制球系統自動化程度高，工藝連續，配套袋式收塵器后，可以實現崗位粉塵達標，凈化崗位作業環境。
5、煅燒：
料球進入帶有一定斜度的回轉窯進行煅燒，隨著回轉窯的旋轉，料球向窯頭滾動，同時煤粉從窯頭噴入窯內燃燒，料球在回轉窯內被煅燒成強度很高的陶粒砂。
煤粉燃燒器可以采用單風道噴煤管或采用多風道燃燒器。多風道燃燒器分為外軸流風、煤風、內軸流風等，火焰形狀非常容易調節，提高了入窯二次風量，節能效果顯著。
6、煤粉制備：
煤粉的制備可以采用球磨或者立磨，可以從窯頭罩抽取熱風烘干煤粉。采用動態選粉機可以任意調節煤粉細度，為煤粉的充分燃燒提供了條件。
7、成品冷卻：
陶粒砂的冷卻一般采用回轉式冷卻機，工作簡單可靠，冷卻機的二次風完全入窯，配合多通道燃燒器的使用，更可以節約大量的能耗。出冷卻機的陶粒砂溫度很低，可以用手抓起來。
8、篩分：
出冷卻機的陶粒砂，可以直接輸送到多級振動篩，按要求分20目-60目之間多個粒徑品級，大塊返回原料破碎流程。
9、包裝：
篩分后的陶粒砂，進入不同的圓倉，倉下設置電子計量磅秤，重量合格的袋裝成品，由縫包機封口后，堆放在成品庫房，以備發貨。
| 產品規格 | 窯體尺寸 | 產量(t/d) | 轉速(r/min) | 電機功率 | 總重量 | 備注 | ||
|---|---|---|---|---|---|---|---|---|
| 直徑 | 長度 | 斜度(%) | ||||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 帶立筒預熱器窯 |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ---- |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ---- |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 鋁礬土煅燒窯 |
| Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | max5 | 950x2 | 1659 | 預熱分解窯 |
